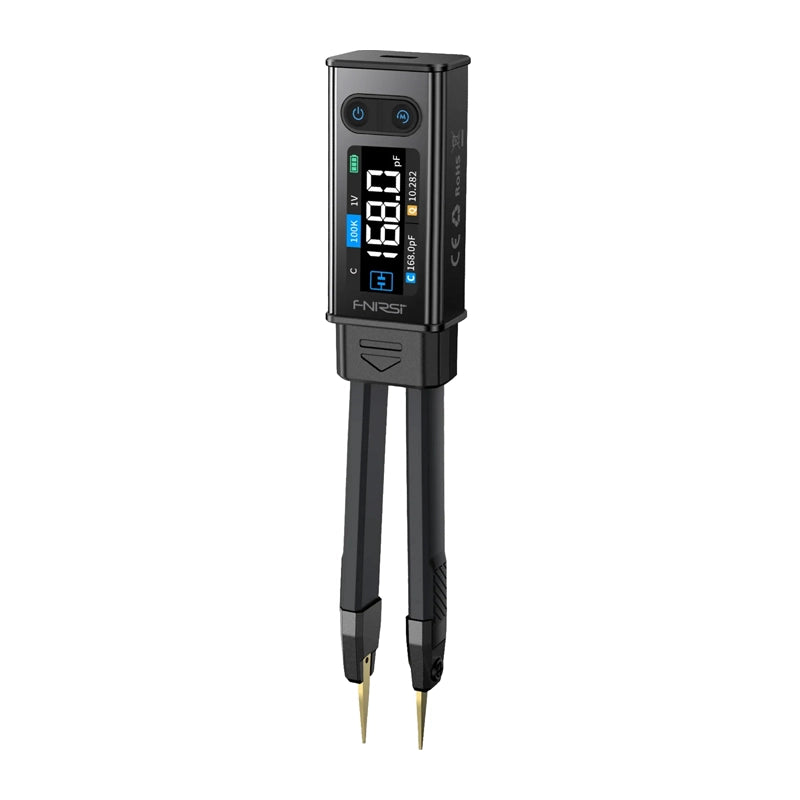

FNIRSI LCR-ST2 LCR testeris

Darbas su elektroniniais komponentais reikalauja įrankio, kuriame dera tikslumas, greitis ir naudojimo paprastumas. FNIRSI LCR-ST2 siūlo platų matavimo galimybių spektrą, kelių dažnių ir bandymo įtampos lygių palaikymą, išmaniąsias analizės funkcijas bei du būdus tiriamiems komponentams prijungti. Aiškus spalvotas ekranas su automatiniu vaizdo pasukimu, kompaktiškas pinceto tipo dizainas ir įkraunama baterija, užtikrinanti iki maždaug 3 valandų veikimą, daro šį prietaisą idealiu tiek techninės priežiūros stotims, tiek darbui lauke. Šis universalus testeris palengvina atskirų komponentų diagnostiką ir elektroninių komponentų partijų tikrinimą.

Platus matavimo diapazonas ir išsami parametrų analizė

Testeris leidžia tiksliai išmatuoti varžą nuo 10 mΩ iki 10 MΩ, talpą nuo 1 pF iki 22 mF, induktyvumą nuo 1 μH iki 10 H, įtampą iki ±30 V ir diodus, kurių tiesioginė įtampa iki 0,7 V. Be pagrindinių verčių, prietaisas taip pat rodo pagrindinius elektrinius parametrus, tokius kaip D, Q, Z, X, θ ir ESR, leidžiančius atlikti išsamią tiriamo komponento savybių analizę. Automatinis rezistorių, kondensatorių ir induktorių atpažinimas dar labiau pagreitina procesą, nes nereikia rankiniu būdu pasirinkti matavimo tipo.

Lankstūs nustatymai įvairioms reikmėms

FNIRSI LCR-ST2 leidžia pritaikyti matavimo sąlygas pagal tiriamo komponento tipą. Galimi penki bandymo dažniai (100 Hz, 120 Hz, 1 kHz, 10 kHz ir 100 kHz), leidžiantys profesionaliai analizuoti daugelio tipų elektroninius komponentus. Be to, galite pasirinkti vieną iš keturių RMS bandymo įtampos lygių (0,1 V, 0,3 V, 0,6 V arba 1,0 V), kad padidintumėte matavimo stabilumą ir tikslumą, atsižvelgiant į tiriamo komponento charakteristikas.

Išmaniosios funkcijos diagnostikai paspartinti

Prietaise įdiegtas viso diapazono nuskaitymo režimas nuo 100 Hz iki 100 kHz, kuris leidžia greitai išanalizuoti komponento dažninę charakteristiką vienu matavimu. Testeris taip pat siūlo išmaniąją funkciją, skirtą komponentams rūšiuoti pagal nurodytas nominalias vertes ir leistinus nuokrypius, automatiškai klasifikuojant juos kaip atitinkančius arba neatitinkančius reikalavimų masinės gamybos bandymų metu. Papildomas privalumas yra vienalaikis ekvivalentinių verčių rodymas nuosekliosios ir lygiagrečiosios jungties konfigūracijose, o tai padeda sumažinti parazitinių parametrų poveikį ir padidina rezultatų tikslumą. Praktinės HOLD, Max ir Min funkcijos leidžia patogiai įrašyti ir analizuoti matavimų rezultatus. Prietaisas taip pat leidžia vienu metu rodyti du matavimo parametrus, o tai palengvina rezultatų analizę.

Du matavimo būdai ir naudojimo paprastumas

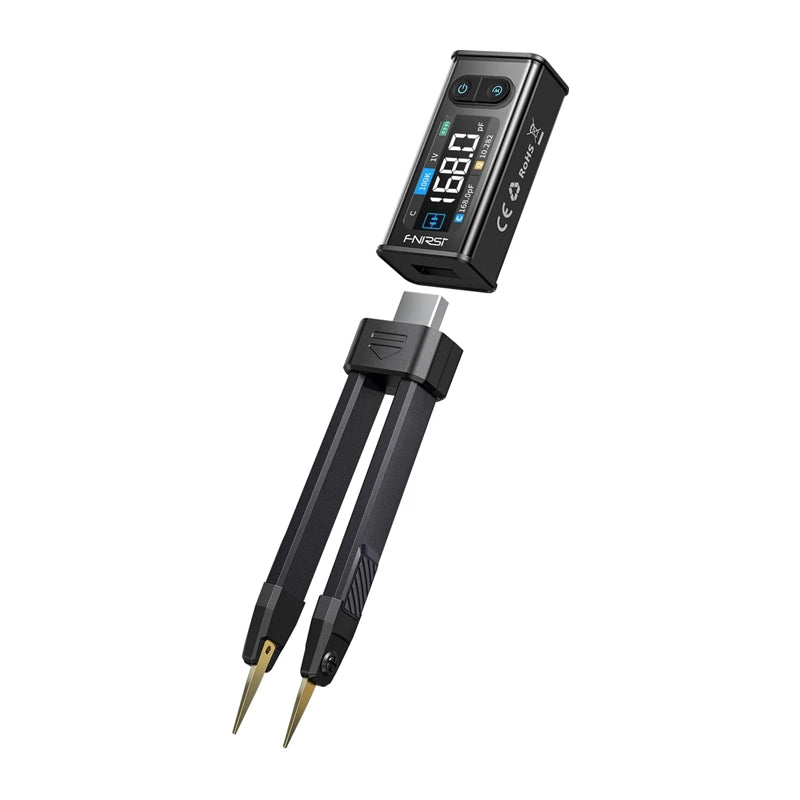

LCR-ST2 modelis sujungia pinceto dizainą su galimybe naudoti Kelvin zondą. Tiesūs ir lenkti zondo antgaliai leidžia lengvai suimti mažus paviršinio montavimo komponentus, o Kelvin spaustukas leidžia tiksliai atlikti keturių laidų matavimus didesniems komponentams ir komponentams su išvadais. Naudotojo patogumą didina 1,47 colio HD spalvotas ekranas su automatinio pasukimo funkcija, kuri sureguliuoja orientaciją pagal tai, kaip prietaisas laikomas, užtikrinant patogų darbą tiek dešiniarankiams, tiek kairiarankiams. Magnetinis laikiklis leidžia lengvai laikyti testerį ir visada turėti jį po ranka.

Mobilus, paruoštas naudojimui dizainas

Lengvas, pinceto tipo korpusas daro testerį idealų naudojimui laboratorijoje, servise ir lauke. Integruota 300 mAh ličio baterija užtikrina iki maždaug 3 valandų nepertraukiamo veikimo, o modernus USB-C prievadas leidžia patogiai įkrauti prietaisą. Be to, testeris palaiko įtampos matavimus iki ±30 V, todėl tinka tiek kasdienei diagnostikai, tiek pažangesnėms elektronikos reikmėms.

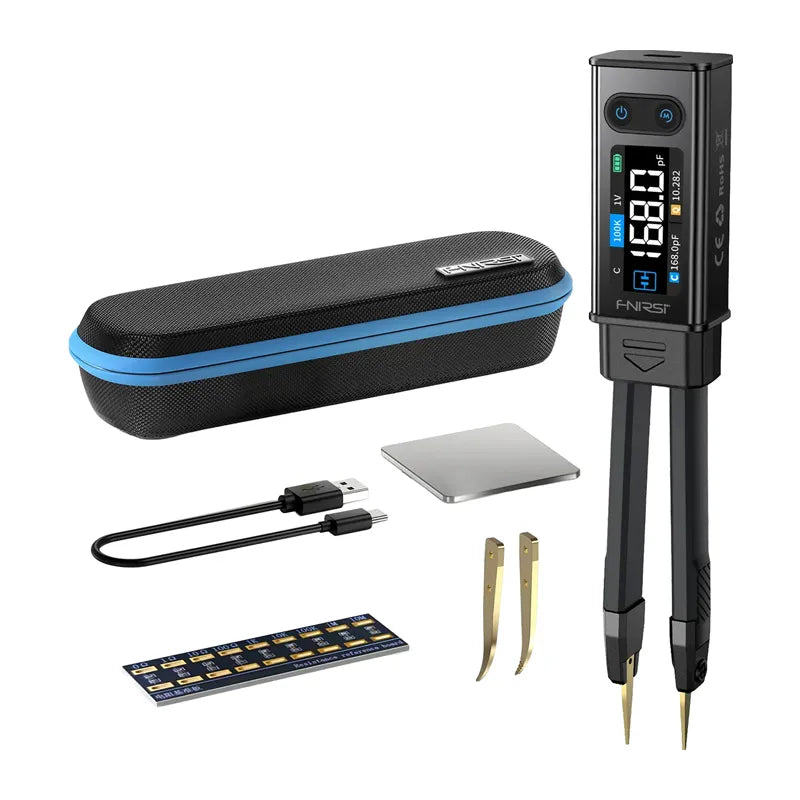

Komplektacija

• LCR testeris
• laikymo dėklas
• lenktas zondas
• trumpiklio plokštelė
• duomenų kabelis
• naudotojo vadovas
