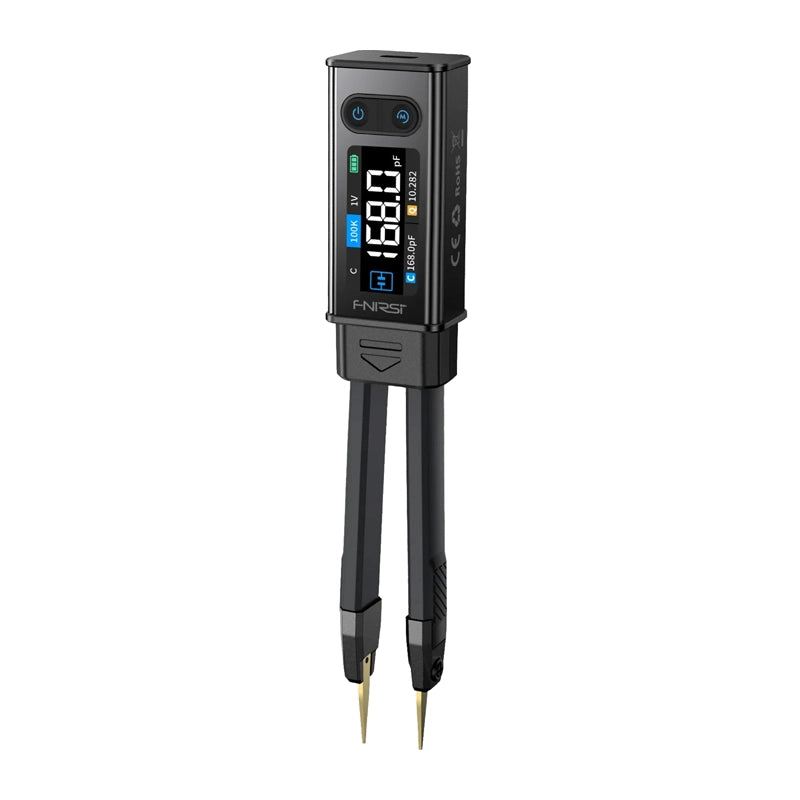

FNIRSI LCR-ST2Plus LCR testeris

FNIRSI LCR-ST2Plus leidžia matuoti elektrinius komponentų parametrus ir siūlo platų pritaikymo spektrą tiek įrangos priežiūrai, tiek naujų grandinių projektavimui. Jis siūlo matavimus keliais dažniais ir bandymo įtampos lygiais, išmanų komponentų atpažinimą bei funkcijas, kurios palengvina atskirų komponentų ir ištisų gamybos partijų testavimą. Kompaktiškas, pinceto formos dizainas, lengvai įskaitomas spalvotas ekranas ir iki 3 valandų veikimo vienu įkrovimu daro šį prietaisą idealiu tiek laboratorijoms, tiek darbui lauko sąlygomis.

Platus matavimo diapazonas ir išsami parametrų analizė

FNIRSI LCR-ST2Plus leidžia tiksliai išmatuoti varžą nuo 10 mΩ iki 10 MΩ, talpą nuo 1 pF iki 22 mF, induktyvumą nuo 1 μH iki 10 H, įtampą iki ±30 V ir diodus, kurių tiesioginė įtampa iki 0,7 V. Be pagrindinių verčių, prietaisas taip pat rodo įvairius parametrus, apibūdinančius tiriamo komponento elgseną, tokius kaip D, Q, Z, X, θ ir ESR. Tai leidžia daug tiksliau įvertinti komponentų savybes ir jų tinkamumą konkrečioms reikmėms, nenaudojant kelių skirtingų matavimo prietaisų.

Lankstūs nustatymai dar didesniam tikslumui

Testeris siūlo penkis matavimo dažnius (100 Hz, 120 Hz, 1 kHz, 10 kHz ir 100 kHz), leidžiančius pasirinkti optimalias bandymo sąlygas pagal tiriamo komponento tipą. Taip pat galimi keturi RMS bandymo įtampos lygiai (0,1 V, 0,3 V, 0,6 V ir 1,0 V), kurie leidžia padidinti matavimų stabilumą ir tikslumą įvairiems komponentams. Papildomas privalumas yra vienalaikis ekvivalentinių verčių rodymas nuoseklioms ir lygiagrečioms jungtims, kas sumažina parazitinių parametrų įtaką ir pagerina matavimo tikslumą testuojant rezistorius, induktorius ir kondensatorius.

Išmanios funkcijos kasdienio darbo palengvinimui

LCR-ST2Plus turi visą dažnių diapazono nuskaitymo režimą nuo 100 Hz iki 100 kHz, kuris leidžia vienos komandos pagalba išanalizuoti tiriamo komponento dažninę charakteristiką. Išmanioji rūšiavimo funkcija automatiškai lygina rezultatus su iš anksto nustatytomis nominaliomis vertėmis ir tolerancijomis, akimirksniu klasifikuodama komponentus kaip tinkamus arba netinkamus. Šis sprendimas žymiai pagreitina didesnių komponentų partijų testavimą ir sumažina klaidų riziką.

Patogus komponentų testavimas

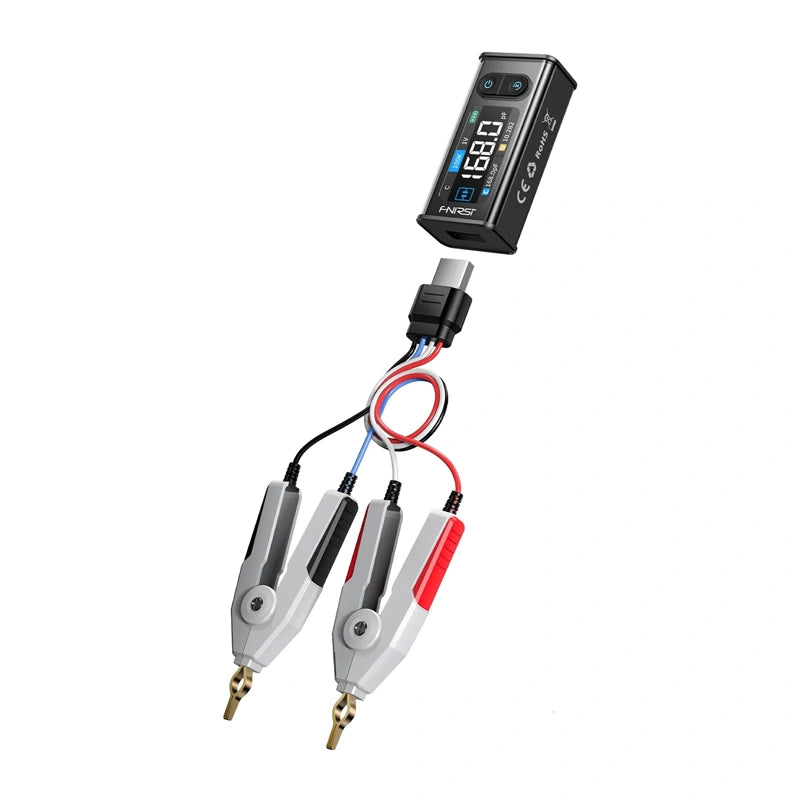

Prietaisas sukurtas įvairių tipų komponentams. Rinkinyje yra tiesūs ir lenkti pinceto tipo matavimo zondai, kurie palengvina darbą su mažais SMD komponentais. Didesniems komponentams ir komponentams su laidais (through-hole) pridedamas laidas su Kelvino gnybtu, naudojantis keturių laidų matavimo metodą, užtikrinantį didelį tikslumą. Testeris automatiškai atpažįsta rezistorius, kondensatorius ir induktorius bei ekrane vienu metu rodo du svarbiausius tiriamo komponento parametrus. Taip pat turite prieigą prie HOLD, Max ir Min funkcijų bei galimybę pritaikyti sistemos nustatymus pagal savo pageidavimus.

Lengvai įskaitomas ekranas ir ergonomiškas dizainas

1,47 colio HD spalvotas ekranas užtikrina aiškų matavimo rezultatų pateikimą, todėl duomenis lengva nuskaityti tiek dirbtuvėse, tiek lauko sąlygomis. Automatinis ekrano pasukimas prisitaiko prie to, kaip laikote prietaisą, užtikrindamas patogų naudojimą tiek dešiniarankiams, tiek kairiarankiams. Prietaisas turi magnetinį tvirtinimą, kad būtų lengva laikyti ir greitai pasiekti darbo metu.

Mobilumas, saugumas ir paruošimas naudojimui

Kompaktiškas, pinceto stiliaus korpusas reiškia, kad testeris lengvai telpa kišenėje ar įrankių krepšyje, todėl visada jį turėsite po ranka. Integruota 300 mAh ličio baterija užtikrina iki maždaug 3 valandų nepertraukiamo veikimo, o modernus USB-C prievadas leidžia patogiai įkrauti. Prietaisas taip pat palaiko įtampos matavimą iki ±30 V ir yra aprūpintas saugos funkcijomis, kurios padidina atliekamų bandymų saugumą, leidžiančias patogiai dirbti su plačiu elektroninių komponentų asortimentu.

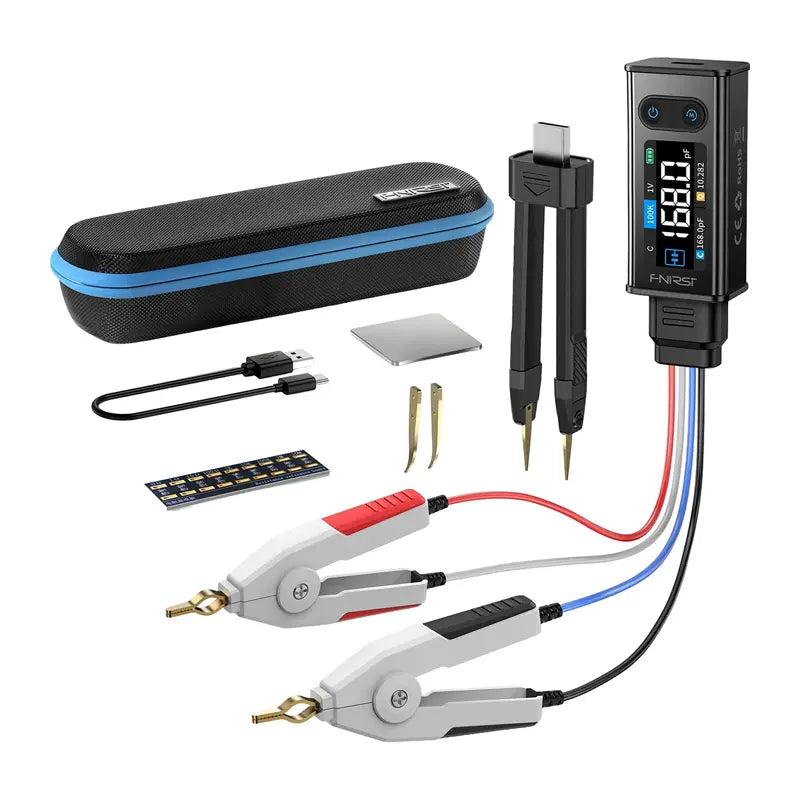

Komplektacija

• LCR testeris
• dėklas laikymui
• lenktas zondas
• trumpiklis
• duomenų kabelis
• laidas su Kelvino gnybtu
• naudotojo vadovas
