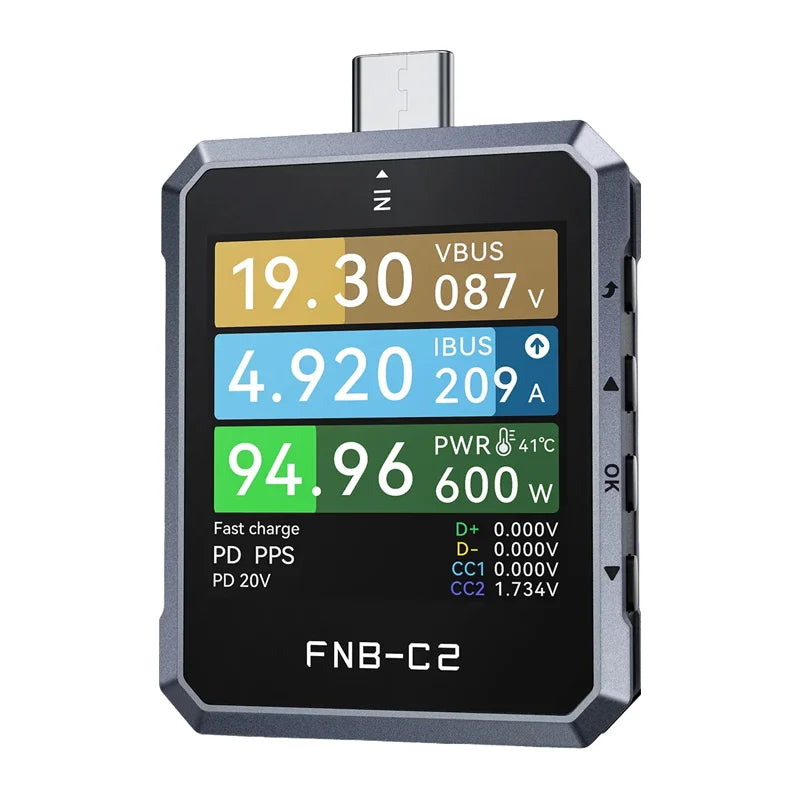

FNIRSI FNB-C2 USB testeris

Tikslus maitinimo šaltinio parametrų analizavimas, naujausių greitojo įkrovimo standartų palaikymas ir plačios diagnostinės funkcijos daro FNIRSI FNB-C2 vertingu įrankiu elektronikos inžinieriams, techninės priežiūros specialistams ir „pasidaryk pats“ entuziastams. Prietaisas leidžia analizuoti maitinimo parametrus, USB-C laidus ir įkrovimo procesą. Jis siūlo platų matavimo diapazoną iki 240 W, duomenų registravimo funkciją, energijos kokybės analizę ir galimybę nuskaityti USB-C laiduose saugomą informaciją. Komplektą užbaigia ryškus HD ekranas su automatiniu ekrano pasukimu ir sklandžiu integravimu su kompiuteriais be būtinybės diegti papildomas tvarkykles.

Laboratorinio lygio tikslumas kiekvienam matavimui

FNIRSI FNB-C2 naudoja išorinį 20 bitų analoginį-skaitmeninį keitiklį (ADC), kuris užtikrina laboratorinio lygio matavimo tikslumą ir leidžia rodyti rezultatus su iki septynių reikšminių skaitmenų. Testeris matuoja įtampą, srovę ir galią 0,000001 V, A ir W tikslumu, todėl galite analizuoti net labai nedidelius maitinimo parametrų pokyčius. Jis palaiko įtampą nuo 4 iki 50 V, srovę iki 6,5 A ir galią iki 240 W, todėl sklandžiai veikia tiek su tradiciniais įkrovikliais, tiek su šiuolaikiniais 100 W, 140 W ar 240 W maitinimo šaltiniais. Veikimo saugumą padidina įmontuotas temperatūros jutiklis, kuris realiuoju laiku stebi prietaiso temperatūrą 1 °C tikslumu.

Visiška įkrovimo kontrolė

Testeris palaiko „Power Delivery 3.1 EPR“ standartą, naudodamas specialų lustą, atsakingą už protokolo ryšį, užtikrinantį stabilų suderinamumą su šiuolaikiniais įkrovikliais. Jis automatiškai atpažįsta ir aktyvuoja populiariausias greitojo įkrovimo technologijas, įskaitant UFCS, „Quick Charge“ 2.0, 3.0, 4 ir 5, „Huawei“ FCP ir SCP, „OPPO“ VOOC ir SVOOC, bei „VIVO“ VFCP. Prietaisas taip pat gali fiksuoti „Power Delivery“ protokolo derybų duomenis tarp įkroviklio ir maitinamo įrenginio, o tai palengvina suderinamumo problemų aptikimą. Papildoma funkcija yra QC ryšio konvertavimas į PD, kas padeda pagerinti suderinamumą tarp įrenginių, naudojančių skirtingus greitojo įkrovimo standartus.

Išsami USB-C laidų analizė

FNIRSI FNB-C2 leidžia nuskaityti informaciją, saugomą USB-C laidų „E-Marker“ lustuose. Tai leidžia patikrinti 3 A, 5 A, 50 V, EPR, „Thunderbolt 3“ ir „Thunderbolt 4“ laidų parametrus, įskaitant jų tipą, ilgį, maksimalią galią, duomenų perdavimo spartą ir standarto versiją. Testeris taip pat siūlo įvairių laidų konfigūracijų modeliavimo funkciją – nuo modelių be „E-Marker“ lusto, palaikančių iki 60 W galią, iki laidų, atitinkančių 100 W ir 240 W EPR profilius. Standartinės 24 kontaktų USB-C kištukinės ir lizdinės jungtys, atitinkančios USB 4 Gen3, palaiko dvikryptį galios srauto matavimą ir leidžia prijungti laidus bet kuria kryptimi.

Profesionali energijos kokybės analizė

Prietaisas siūlo du maitinimo parametrų analizės režimus. Pirmasis režimas leidžia nubraižyti įtampos, srovės bei D+ ir D− bangų formas, kurių atrankos dažnis svyruoja nuo 2 iki 1000 pavyzdžių per sekundę, o antrasis naudojamas greitai įtampos pulsacijos analizei, kurios atrankos dažnis svyruoja nuo 20 000 iki 2 milijonų pavyzdžių per sekundę. Testeris taip pat realiuoju laiku rodo USB magistralės įtampos (VBUS) bangos formą, leidžiančią įvertinti maitinimo šaltinio stabilumą 20 kHz – 2 MHz dažnių diapazone. Įrašymo funkcija leidžia nepertraukiamai įrašinėti įtampos ir srovės bangų formas iki 9 valandų, su galimybe nustatyti įrašymo intervalą nuo 1 iki 120 sekundžių ir nurodyti matavimų pradžios bei pabaigos sąlygas.

Duomenys, padedantys įvertinti našumą

FNIRSI FNB-C2 įrašo matavimų rezultatus į dešimt nepriklausomų statistikos rinkinių, apimančių talpą, energiją ir veikimo laiką. Remdamasis surinktais duomenimis, jis automatiškai apskaičiuoja baterijos talpą ir įkrovimo efektyvumą, palengvindamas maitinimo šaltinių, išorinių baterijų ar elementų našumo vertinimą. Šis sprendimas leidžia patogiai palyginti nuoseklius matavimus ir stebėti parametrų pokyčius per ilgesnį naudojimo laikotarpį.

Lengvai įskaitomas ekranas ir patogus valdymas

1,54 colio spalvotas TFT-LCD ekranas su 240 × 240 pikselių raiška užtikrina aiškų visų parametrų matomumą. Įmontuotas gravitacijos jutiklis automatiškai pasuka vaizdą keturiomis kryptimis, užtikrindamas, kad ekraną būtų lengva skaityti nepriklausomai nuo to, kaip orientuotas prietaisas. Testeris veikia su „Windows“ ir „macOS“ kompiuteriais be būtinybės diegti papildomas tvarkykles, todėl galite lengvai išplėsti jo funkcionalumą ir atnaujinti programinę įrangą, prietaisą atpažįstant kaip USB atmintinę. Taip pat galite reguliuoti ekrano ryškumą, automatinio pritemdymo laiką, spalvų temą ir sąsajos kalbą, bei prireikus greitai atkurti gamyklinius nustatymus.

Komplektacija

• USB testeris
• Vartotojo vadovas
